CPU tiến trình 7nm và 10nm là gì khi các con số này liên tục xuất hiện trên bảng thông số, khiến người dùng bối rối giữa ma trận thiết bị? Thực tế, khoảng cách giữa số liệu niêm yết và sức mạnh trên tay thường bị lu mờ bởi các thuật ngữ marketing.
Tại Di Động Việt, chúng tôi không để khách hàng chọn máy chỉ vì một con số nhỏ hơn. Bài viết này sẽ giúp bạn nhìn xuyên qua lớp vỏ bọc quảng cáo, nắm bắt giá trị thực tế của cấu hình, từ đó tối ưu tổng chi phí sở hữu cho thiết bị tiếp theo.
CPU tiến trình 7nm và 10nm hiện nay là tên gọi thương mại đại diện cho thế hệ dây chuyền sản xuất vi mạch, không phải kích thước vật lý đo bằng nanomet của bóng bán dẫn.
Sức mạnh thực sự của một con chip không nằm ở con số tiếp thị, mà được quyết định bởi mật độ đóng gói linh kiện trên bề mặt silicon.
- Bản chất: Các con số 7nm hay 10nm là "marketing name" phân định mốc công nghệ, không đo độ dài cực cổng (gate length).
- Mật độ thực tế: Thước đo sức mạnh chuẩn xác nhất là MTr/mm² (triệu bóng bán dẫn/mm²). Tiến trình 10nm của Intel (100,8 MTr/mm²) thực tế chứa mật độ linh kiện dày đặc hơn 7nm của TSMC (96,49 MTr/mm²).
- Hiệu quả vận hành: Mật độ bóng bán dẫn cao giúp chip xử lý dữ liệu nhanh hơn 25%, giảm hiện tượng rò rỉ điện, giúp thiết bị mát mẻ và kéo dài thời lượng pin đáng kể.
- Đánh đổi tài chính: Việc thu nhỏ tiến trình đòi hỏi máy quang khắc EUV trị giá 150 triệu USD, đẩy giá thành sản xuất tăng mạnh, trực tiếp tác động đến giá bán thiết bị.
1. CPU tiến trình 7nm và 10nm là gì?

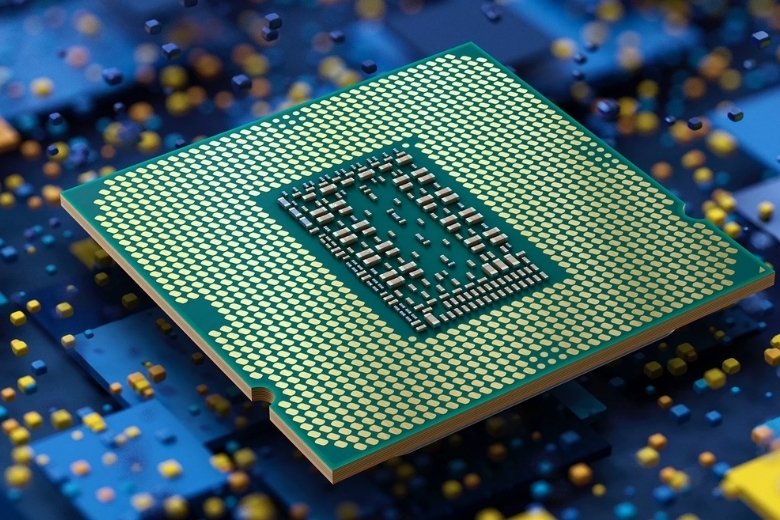

CPU tiến trình 7nm và 10nm là thuật ngữ thương mại chỉ thế hệ công nghệ chế tạo vi xử lý, hoàn toàn không phải là đơn vị đo lường kích thước vật lý của các linh kiện bên trong.
Con số nanomet càng nhỏ thể hiện tiến trình sản xuất càng tiên tiến, cho phép nhồi nhét nhiều bóng bán dẫn hơn vào cùng một diện tích khuôn chip tĩnh.
1.1. Con số “nm” chỉ là tên gọi thương mại
Theo các tài liệu kỹ thuật chuẩn hóa, con số 7nm hay 10nm hiện nay hoàn toàn là thuật ngữ thương mại do các hãng định danh định kỳ.
Chúng không dùng để đo chiều dài vật lý của cực cổng (gate length) như định nghĩa nanomet vật lý truyền thống trước đây.
Khoảng cách giữa các thế hệ chỉ đơn thuần đánh dấu một bước nhảy vọt về khả năng tinh chỉnh công nghệ sản xuất, giúp phân định rõ các dòng sản phẩm trên thị trường.

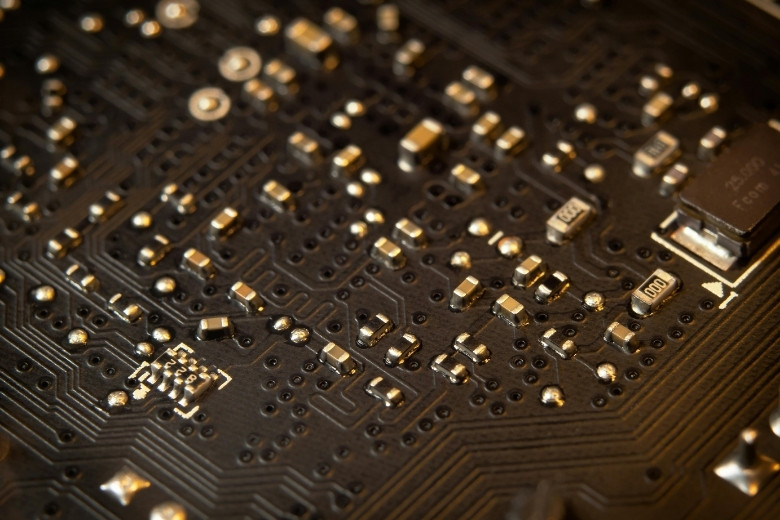

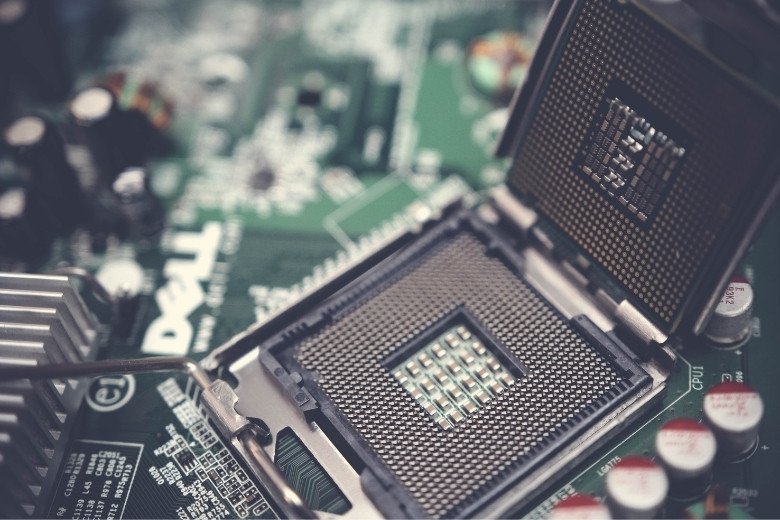

1.2. Bóng bán dẫn (Transistor) và vai trò cốt lõi
Bóng bán dẫn hoạt động như những công tắc điện tử li ti, đảm nhận nhiệm vụ đóng/mở dòng điện để mã hóa và xử lý dữ liệu. Kích thước linh kiện thu nhỏ đồng nghĩa với việc nhà sản xuất có thể đặt hàng tỷ công tắc này lên một bảng mạch duy nhất.
Khi số lượng bóng bán dẫn tăng lên, khả năng xử lý song song hàng loạt luồng thông tin phức tạp của thiết bị cũng được nhân lên tương ứng. Đây là cơ sở nền tảng quyết định trực tiếp đến độ mượt mà khi bạn sử dụng máy.

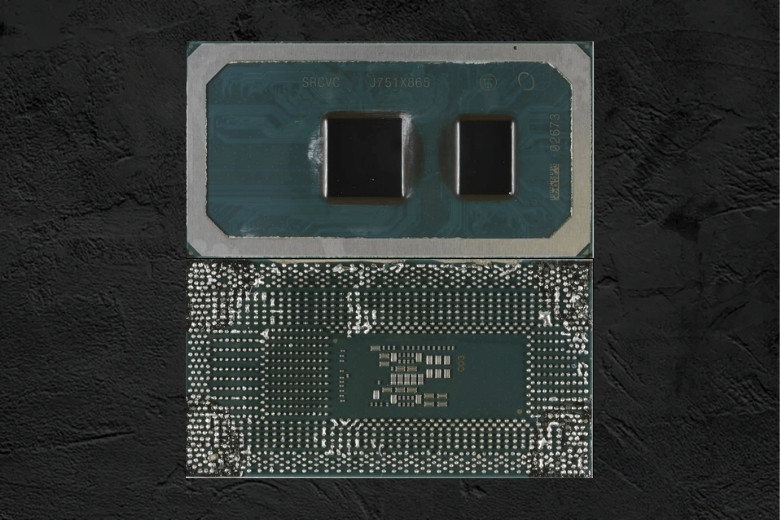

2. Cuộc chiến mật độ: Vì sao 10nm của Intel lại nhiều hơn 7nm của TSMC?
Mật độ bóng bán dẫn (MTr/mm²) mới là thước đo sức mạnh phần cứng thực sự, thay vì con số nanomet in nổi bật trên vỏ hộp. Các nhà sản xuất khác nhau sử dụng hệ quy chiếu khác nhau, dẫn đến nghịch lý kỹ thuật: một con chip dán nhãn 10nm hoàn toàn có thể sở hữu sức mạnh và độ đặc linh kiện vượt trội hơn một con chip dán nhãn 7nm từ hãng đối thủ.
2.1. Thước đo thực sự: Mật độ bóng bán dẫn (MTr/mm²)
Mật độ bóng bán dẫn được đo lường chuẩn xác bằng đơn vị MTr/mm² (triệu bóng bán dẫn trên một milimet vuông). Đây là thông số kỹ thuật cốt lõi duy nhất không thể làm giả bằng chiến lược marketing.
Chỉ số này càng cao, thiết bị càng sở hữu hiệu năng tính toán thô vượt trội, xử lý dữ liệu với tốc độ cao hơn mà không cần mở rộng kích thước khuôn vi mạch.

2.2. Bảng quy đổi giá trị thực tế
Dữ liệu kiểm định cho thấy sự chênh lệch rõ ràng giữa tên gọi thương mại và thực tế phần cứng bên trong. Việc đánh giá thiết bị dựa trên cấu trúc bên trong mang lại góc nhìn chính xác hơn.
| Nhà sản xuất | Tiến trình thương mại | Mật độ bóng bán dẫn (MTr/mm2) |
| Intel | 10nm | 100,8 |
| TSMC | 7nm | 96,49 |
| Samsung | 7nm | 95,3 |
Rõ ràng, tiến trình 10nm của hãng Intel vượt trội hơn hẳn nền tảng 7nm của TSMC và Samsung về khả năng đóng gói linh kiện. Việc vội vàng so sánh chéo thông số “nm” giữa các nhà sản xuất là một sai lầm khiến người dùng dễ dàng đánh giá sai hiệu năng thực sự mà thiết bị mang lại.
3. Tiến trình nhỏ hơn thay đổi trải nghiệm thực tế ra sao?
Tiến trình sản xuất nhỏ hơn trực tiếp kéo giảm lượng tiêu thụ điện và triệt tiêu nhiệt lượng dư thừa, mang lại thời lượng pin duy trì lâu dài và giữ ổn định tốc độ khung hình khi chạy các tác vụ nặng.
Khoảng cách vật lý thu hẹp giúp các tín hiệu điện tử di chuyển nhanh chóng, đẩy vọt tốc độ xử lý thực tế trên toàn bộ hệ thống.
3.1. Tốc độ và khả năng đa nhiệm
Khi các bóng bán dẫn được sắp xếp sát nhau hơn, quãng đường các electron buộc phải di chuyển được rút ngắn mức tối đa. Cơ chế này hoạt động tương tự việc mở rộng đại lộ giao thông, giúp ứng dụng phản hồi tức thì và gánh vác xuất sắc các bài test đa nhiệm khắt khe nhất.
Dữ liệu từ Semicon xác nhận, bước nhảy vọt lên tiến trình 7nm cho phép vi xử lý cải thiện 25% hiệu suất hoạt động so với công nghệ 14nm cũ ở cùng một định mức tiêu thụ điện năng.

3.2. Nhiệt độ và thời lượng pin
Mỗi bóng bán dẫn kích thước nhỏ gọn chỉ yêu cầu một mức năng lượng cực thấp để kích hoạt trạng thái bật/tắt. Quan trọng hơn, cấu trúc vi mô thế hệ mới khắc phục triệt để hiện tượng rò rỉ điện (electron leakage).
Kết quả là thiết bị của bạn không chỉ đạt hiệu quả năng lượng tối ưu, kéo dài thời lượng pin xuyên suốt ngày dài, mà còn luôn duy trì trạng thái mát mẻ dù phải render video hay chơi game cường độ cao.
4. Sự thật: Chip 7nm có luôn nhanh hơn 10nm?
Chip 7nm không mặc định xử lý nhanh hơn 10nm nếu nền tảng thiết kế cốt lõi của vi xử lý đã trở nên lỗi thời. Kiến trúc chip (Architecture) đóng vai trò then chốt trong việc phân bổ luồng dữ liệu, trong khi tiến trình sản xuất chỉ cung cấp bệ phóng vật lý; sự kết hợp sai lệch sẽ tạo ra một cỗ máy đắt đỏ nhưng yếu kém về mặt hiệu năng.
4.1. Kiến trúc (Architecture) quan trọng hơn Tiến trình (Node)
Tiến trình sản xuất chỉ cung cấp diện tích mặt bằng, kiến trúc mới thực sự là bản vẽ xây dựng chi tiết. Một vi xử lý 10nm được trang bị bộ kiến trúc thế hệ mới, cấu trúc nhân thông minh tối ưu hóa AI và có hệ thống tản nhiệt cao cấp, hoàn toàn dư sức đánh bại một con chip 7nm được xây dựng trên nền tảng kiến trúc cũ kỹ.
Do đó, việc mù quáng săn lùng một chiếc điện thoại hay laptop chỉ vì dòng chữ “7nm” in trên vỏ hộp là một cái bẫy khiến hiệu năng thực tế hụt hơi so với kỳ vọng.
4.2. Bài toán chi phí và khan hiếm
Thu nhỏ tiến trình không đơn thuần là bài toán vật lý, nó là cuộc chiến về tài chính. Mỗi bước lùi về kích thước nanomet đòi hỏi các nhà máy phải trang bị hệ thống máy quang khắc cực tím EUV thế hệ mới để in mạch vi mô.
“Nếu chúng ta không thể bàn giao những chiếc máy quang khắc này, định luật Moore sẽ dừng lại” – Đại diện ASML.
Với mức giá lên tới 150 triệu USD cho mỗi cỗ máy quang khắc EUV, chi phí vận hành khổng lồ này chắc chắn sẽ bị đẩy vào giá bán lẻ của sản phẩm cuối cùng.
Người dùng thông minh cần đánh giá lại tổng chi phí sở hữu. Bạn cần một thiết bị vận hành mượt mà, giải quyết dứt điểm nhu cầu làm việc trong mức ngân sách hợp lý, chứ không phải vung tiền dư thừa cho một thông số chỉ mang tính chất trình diễn.

5. Kết luận
Tiến trình 7nm và 10nm mang lại bước nhảy vọt thực tế về mặt ổn định nhiệt lượng và kéo dài thời lượng pin, nhưng bản thân con số marketing đó không phải là bảo chứng tuyệt đối cho sức mạnh vô song.
Việc nắm vững sự tương quan giữa mật độ bóng bán dẫn, kiến trúc vi xử lý và tên gọi thương mại giúp bạn mua sắm chuẩn xác, dập tắt mọi rủi ro chi tiêu lãng phí.
